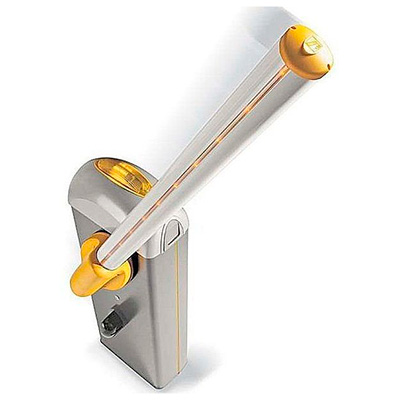

Szlabany drogowe elektromechaniczne SD G8
Doskonały wybór dla przejazdów o szerokości 7,6 metra. Nowoczesny kształt obudowy, zaawansowana elektronika wytrzymały oraz wysokosprawny siłownik elektromechaniczny zapewnia długotrwałe użytkowanie i bezawaryjną pracę. Obudowa szlabanu może być wykonana ze stali czarnej cynkowanej, malowanej w kolorze RAL lub ze stali nierdzewnej. Ramię wykonane jest z aluminiowego profilu malowanego na kolor biały o przekroju eliptycznym.
Charakterystyka ogólna:
- - elektromagnetyczne siłowniki, stopień ochrony IP 54
- możliwość otwierania ręcznego przy braku zasilania, odsprzęglanie mechanizmu za pomocą kluczyka
- zaprojektowane miejsca w obudowie do montażu akcesorii takich jak fotokomórki, lampy ostrzegawcze, zamki kluczykowe,
- dostępna w zestawie płyta fundamentowa oraz kotwy do zabetonowania umożliwia dokładny i profesjonalny montaż
- zwiększona odporność na działanie wiatru w wyniku zastosowania eliptycznego kształtu ramienia z profilem wstrząso-odpornym
- osłona uchwytu ramienia chroni użytkowników przed niebezpieczeństwami związanymi z ruchem podczas otwierania i zamykania szlabanu
- enkoder do precyzyjnej kontroli ruchu ramienia
Dane techniczne
SD G8
- Napięcie zasilania: 230V 50/60Hz
- Napięcie zasilania silnika: 24V
- Natężenie prądu silnika: 15A
- Maksymalna moc silnika: 300W
- Moment siły: 600 Nm
- Czas otwarcia: 4-8 sek
- Zakres temperatur: -20 st.C do +55 st.C
Akcesoria dodatkowe
SD G8
- Sprężyny wyważajace ramię
- Lampa ostrzegawcza LED
- Listwa oświetlająca ramię
- Przewody zasilające do listwy oświet.
- Podpora ramienia, stała
- Podpora ramienia ruchoma
- Zestaw 20 naklejek ostrzegawczych
- Firanka mocowana do ramienia
- Karta awaryjnego zasilania
- Podstawa do montażu akumulatorów
- Karta rozszerzająca funkcję centrali
- Płyta sterująca do szlabanu
- Podstawka do mocowania fotokomórek
- Przegub do ramienia
- Semafor dwukolorowy z uchwytem
Sterowanie szlabanu
SD G8
- Przycisku ręcznego:
Pulpitu sterowniczy - sterowanie jednym przyciskiem otwarcie i zamknięcie, lub sterowanie dwoma przyciskami, jednym - otwarcie, drugim zamknięcie - Radiolinii:
Zestaw pilot oraz odbiornik radiowy, możliwośc sterowania jednym lub dwoma przyciskami - Czytnika kontroli dostępu:
Za pomocą uprawnionej karty - identyfikatora - Zamka kluczykowego
- Terminala parkingowego
- Fotokomórki:
Podczerwień lub detektor pętli indukcyjnej
Montaż i instalacja szlabanu drogowego SD G4:

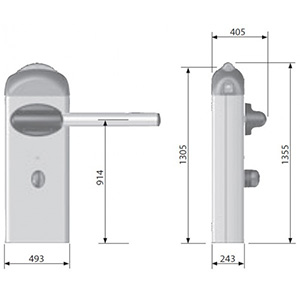

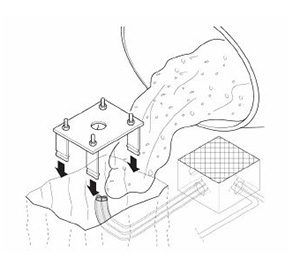

Montaż szlabanów przeprowadza się do fundamentu betonowego. Przy wykonywaniu fundamentu zatapia się w betonie płytę montażową wraz z kotwami, która dostarczana jest razem z szlabanem. W trakcie prac układany jest rownież peszel z okablowaniem zasilajacym oraz sterowaniem. Zależnie od sposobu sterowania należy przygotować odpowiednią ilość kabli sygnałowych (fotokomórki, sterowniki pętli, przycisk sterowania ręcznego, czytniki kontroli dostępu itp.).Wymiary:
Instalacja:

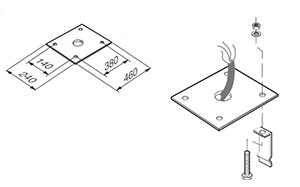

Wymiary fundamentu:
